آرتیفکت CBCT: طبقه‌بندی، منشأ فیزیکی و اثر تشخیصی

آرتیفکت CBCT هر ساختار قابل‌مشاهده در داده بازسازی‌شده است که در جسم واقعی وجود ندارد. منشأ آن ناهمخوانی میان مدل ریاضی بازسازی (عمدتاً الگوریتم Feldkamp) و فرایند فیزیکی واقعی تصویربرداری است: سخت‌شدگی پرتو و فلز، پراکندگی و نویز، هندسه پرتو مخروطی و نمونه‌برداری گسسته، نقص آشکارساز و حرکت بیمار. شناخت این الگوها پیش‌شرط تفسیر درست CBCT است.

این مقاله، آرتیفکت CBCT را از منظر فیزیک تصویربرداری و اثر تشخیصی برای رادیولوژیست دهان، فک و صورت مرور می‌کند. مبانی هندسه پرتو، آشکارساز و بازسازی که پایه فهم آرتیفکت‌هاست در مقاله اصول فیزیکی تشکیل تصویر در CBCT و اثر پارامترهای دستگاه بر کیفیت تصویر در مقاله مشخصات فنی CBCT آمده است. مبنای علمی متن حاضر، مرور Schulze و همکاران درباره آرتیفکت‌های CBCT، مرور به‌روز Kaasalainen و همکاران در Physica Medica و مطالعات اصیل درباره آرتیفکت فلزی و حرکتی است.

آرتیفکت CBCT و علت ایجاد آن

آرتیفکت CBCT ساختاری است که در داده بازسازی‌شده دیده می‌شود اما در جسم واقعی وجود ندارد. علت بنیادی آن، ناهمخوانی میان شرایط فیزیکی واقعی اندازه‌گیری و فرض‌های ریاضی الگوریتم بازسازی است؛ از جمله فرض پرتو تک‌انرژی، خطوط ریاضی بی‌ضخامت، نمونه‌برداری پیوسته و بی‌حرکتی کامل جسم در طول چرخش.

تقریباً همه دستگاه‌های CBCT برای بازسازی سه‌بعدی از الگوریتم Feldkamp (FDK) یا نسخه‌های اصلاح‌شده آن استفاده می‌کنند. به توضیح Schulze و همکاران، این الگوریتم تنها انتگرال‌های خطی را تقریب می‌زند و مسیر دایره‌ای منبع نیز شرط Tuy را نقض می‌کند؛ بنابراین بازسازی دقیق فقط در صفحه مرکزی تضمین می‌شود. گسسته بودن نمونه‌برداری، نویز کوانتومی آشکارساز و درون‌یابی ساده نیز خطاهایی وارد می‌کنند که در صورت قابل‌مشاهده بودن، آرتیفکت نامیده می‌شوند.

“An image artefact may be defined as a visualized structure in the reconstructed data that is not present in the object under investigation.”

ترجمه: «آرتیفکت تصویری را می‌توان ساختاری قابل‌مشاهده در داده بازسازی‌شده تعریف کرد که در جسم مورد بررسی وجود ندارد.»

— Schulze و همکاران، Dentomaxillofacial Radiology

مقایسه آرتیفکت در CBCT و CT پزشکی

خیر. این باور میان برخی کاربران رایج است، اما از دید فیزیکی درست نیست. در صفحه مرکزی، پس‌تابش Feldkamp از نظر ریاضی با بازسازی CT پرتو بادبزنی یکسان است و تفاوت ظاهری رگه‌ها به هندسه مخروطی، طیف کم‌انرژی‌تر، پنجره‌بندی و پس‌پردازش برمی‌گردد. CBCT افزون بر این، آرتیفکت‌های ویژه‌ای مانند aliasing ناشی از واگرایی مخروط، پراکندگی بیشتر و نویز بالاتر دارد.

این نکته برای مقایسه مدالیته‌ها اهمیت دارد: تصویر «تمیزتر» در یک نرم‌افزار ممکن است حاصل فیلترهای پس‌پردازش باشد، نه داده خام دقیق‌تر. مرور Kaasalainen و همکاران نیز ویژگی‌های فنی اسکنرها، بهینه‌سازی دوز و مسائل حل‌نشده در مسیر معاینات CBCT بالینی مؤثرتر را جمع‌بندی کرده است؛ بنابراین ارزیابی هر آرتیفکت CBCT باید در کنار پروتکل و دستگاه مورد استفاده انجام شود.

طبقه‌بندی آرتیفکت‌ها بر پایه منشأ فیزیکی

طبق مرور Schulze و همکاران، آرتیفکت‌های گزارش‌شده در CBCT عبارت‌اند از آرتیفکت خاموشی، سخت‌شدگی پرتو، اثر حجم جزئی و اثر گرادیان لبه نمایی (EEGE)، aliasing، آرتیفکت حلقوی و آرتیفکت حرکتی یا عدم هم‌ترازی. نویز و پراکندگی نیز آرتیفکت‌های اضافه ایجاد می‌کنند. بسیاری از این عوامل با الگوی مشترک رگه و سایه در امتداد خطوط پروجکشن ظاهر می‌شوند.

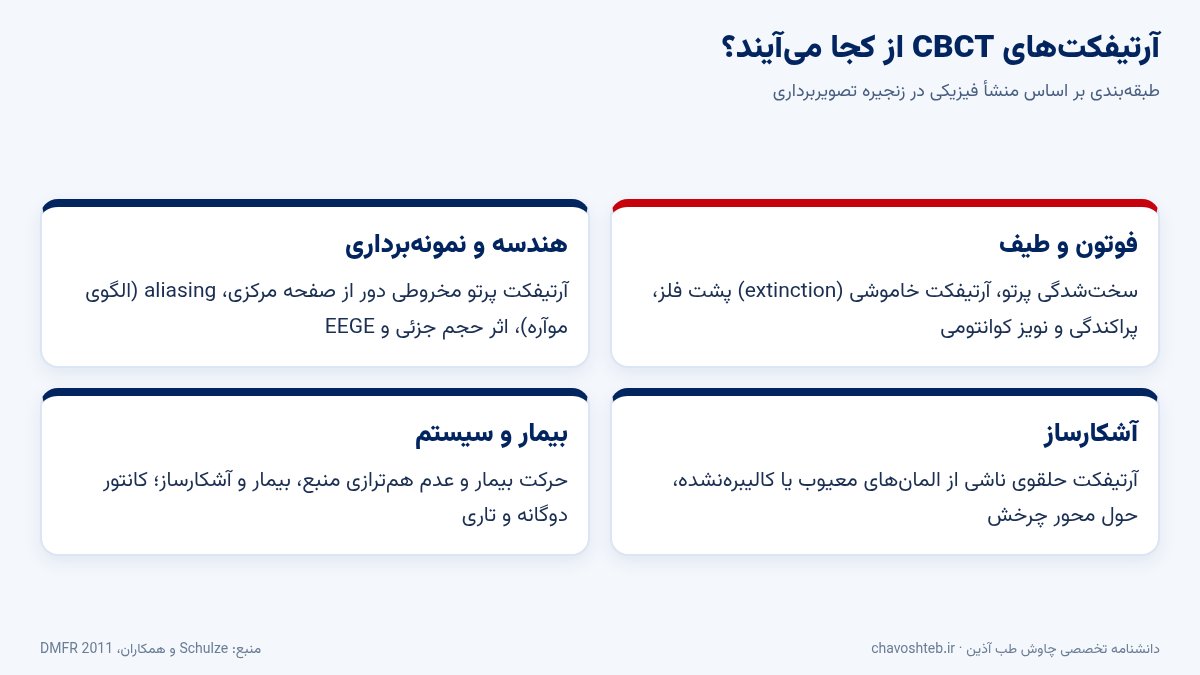

برای کاربرد بالینی، طبقه‌بندی هر آرتیفکت CBCT بر اساس جایگاه خطا در زنجیره تصویربرداری مفیدتر است؛ زیرا هر گروه راهکار پیشگیری متفاوتی دارد. گروه فوتون و طیف به ماده و انرژی پرتو وابسته است، گروه هندسه و نمونه‌برداری به طراحی دستگاه و الگوریتم، گروه آشکارساز به کالیبراسیون و نگهداری، و گروه بیمار به قرارگیری و همکاری بیمار.

مقایسه زیر، ظاهر تصویری، منشأ و پیامد تشخیصی مهم‌ترین آرتیفکت‌ها را در کنار هم قرار می‌دهد:

منابع: Schulze و همکاران، ۲۰۱۱ و Spin-Neto و همکاران، ۲۰۱۶

نویز و پراکندگی

نویز معمولاً آرتیفکت به شمار نمی‌آید، اما عامل تخریب تصویر است و دو نوع دارد: نویز افزایشی ناشی از خطای گرد کردن یا نویز الکترونیکی، و نویز کوانتومی با توزیع پواسون. پراکندگی نیز با افزودن فوتون‌های پراکنده به شدت اولیه، خطایی متناسب با مقدار پراکندگی ایجاد می‌کند. هرچه آشکارساز بزرگ‌تر باشد، احتمال برخورد فوتون پراکنده بیشتر است.

به همین دلیل، نسبت سیگنال به نویز در CBCT به‌طور معمول پایین‌تر از CT است و پراکندگی، CBCT را بیش از CT پرتو بادبزنی با کولیماسیون باریک تحت تأثیر قرار می‌دهد. پیامد عملی آن، ناپایداری مقادیر خاکستری است؛ موضوعی که استفاده کمّی از اعداد خاکستری CBCT برای برآورد چگالی استخوان را محدود می‌کند.

آرتیفکت حلقوی و aliasing

آرتیفکت حلقوی به‌صورت حلقه‌های هم‌مرکز حول محور چرخش در مقاطع اگزیال ظاهر می‌شود و منشأ آن ناهمخوانی پاسخ المان‌های آشکارساز است. aliasing ناشی از نمونه‌برداری ناکافی است و به شکل الگوی خطی موآره دیده می‌شود که از مرکز به سمت محیط حجم واگرا می‌شود. هر دو بیشتر در مقاطع اگزیال، یعنی در جهت پرتو، آشکارند.

Schulze و همکاران گزارش کرده‌اند که در روش بازسازی تکراری مبتنی بر مفهوم جبری، آرتیفکت حلقوی مشاهده نکرده‌اند، زیرا الگوریتم‌های جبری ناهمخوانی‌های «نویزمانند» را بهتر از روش‌های پس‌تابش فیلترشده مدیریت می‌کنند. ظهور مکرر حلقه در یک دستگاه، معمولاً نشانه نیاز به کالیبراسیون آشکارساز در برنامه کنترل کیفیت است.

سخت‌شدگی پرتو و آرتیفکت فلزی

پرتو ایکس لوله، طیفی چندانرژی دارد. هنگام عبور از ماده پرچگال مانند فلز، فوتون‌های کم‌انرژی بیشتر جذب می‌شوند و انرژی میانگین پرتو بالا می‌رود؛ یعنی جسم مانند فیلتر عمل می‌کند. در نتیجه تضعیف اندازه‌گیری‌شده با مدل خطی الگوریتم ناهمخوان می‌شود و این خطا هنگام پس‌تابش، به شکل رگه‌های تیره میان اجسام پرچگال در حجم ظاهر می‌شود.

اهمیت بالینی این نوع آرتیفکت CBCT در دندان‌پزشکی بسیار زیاد است، زیرا ترمیم‌های فلزی، پست‌ها، براکت‌ها و ایمپلنت‌ها در بسیاری از بیماران وجود دارند. Schulze و همکاران تأکید می‌کنند که حتی فلز سبکی مانند تیتانیوم در کیلوولتاژهای معمول CBCT سخت‌شدگی پرتو شدید ایجاد می‌کند. در مجاورت ترمیم‌های بسیار جاذب مانند روکش طلا، پرتو عملاً خاموش می‌شود و آرتیفکت خاموشی شکل می‌گیرد.

“It has been shown that even light metal such as titanium causes massive beam hardening for the typical kilovoltages applied in CBCT machines.”

ترجمه: «نشان داده شده است که حتی فلز سبکی مانند تیتانیوم در کیلوولتاژهای معمول دستگاه‌های CBCT سخت‌شدگی پرتو گسترده‌ای ایجاد می‌کند.»

— Schulze و همکاران، Artefacts in CBCT: a review

اثر گرادیان لبه نمایی (EEGE) و حجم جزئی

EEGE در لبه‌های تیز با کنتراست بالا رخ می‌دهد، زیرا الگوریتم فرض می‌کند تضعیف روی خطی ریاضی و بی‌ضخامت انتگرال‌گیری شده، در حالی که هر المان آشکارساز میانگین جذب را روی پهنای محدودی ثبت می‌کند. نتیجه، رگه‌های نازک مماس بر لبه‌های بلند و مستقیم در جهت پرتو است. اثر حجم جزئی، معادل همین پدیده در جهت محوری است.

در CBCT دندانی، EEGE به‌ویژه در لبه روکش‌های فلزی اهمیت دارد و می‌تواند با خطوط شکستگی یا فضای PDL اشتباه شود. شناخت جهت این رگه‌ها، یعنی مماس بودن بر لبه و هم‌راستایی با پرتو، به افتراق آن از یافته واقعی کمک می‌کند. این موضوع در ارزیابی شکستگی عمودی ریشه دندان‌های درمان‌شده، که در مقاله تصویربرداری اندودانتیکس مرور شده، اهمیت ویژه دارد.

کارایی الگوریتم‌های کاهش آرتیفکت فلزی (MAR)

الگوریتم‌های MAR معمولاً داده فلز را در حوزه پروجکشن شناسایی و جایگزین می‌کنند یا تصویر را در حوزه تصویر اصلاح می‌کنند. روش دوحوزه‌ای Tang و همکاران، اصلاح پروجکشن و اصلاح سخت‌شدگی را با دو مدل U-Net ترکیب کرد و روی داده شبیه‌سازی‌شده بهترین مقادیر NRMSD برابر ۴٫۰۱۹۶ و SSIM برابر ۰٫۹۹۲۴ را نسبت به روش‌های مقایسه‌ای به دست آورد.

با این حال، Tang و همکاران یادآوری می‌کنند که داده CBCT دندانی حجم بیشتر و FOV محدودتری نسبت به CT دارد و این ویژگی‌ها طراحی MAR را دشوارتر می‌کند. از دید فیزیکی نیز، به تعبیر Schulze، پس‌پردازش پس از ورود خطا به حجم مانند «گذاشتن گاری جلوی اسب» است؛ بنابراین MAR ابزار کمکی است و ارزیابی تصویر اصلاح‌نشده در کنار تصویر اصلاح‌شده، در موارد حساس توصیه می‌شود.

در دستگاه‌های تجاری نیز فیلترهای اختصاصی وجود دارد؛ برای نمونه خانواده دستگاه CBCT مدل OP 3D برند DEXIS فیلترهای کاهش آرتیفکت فلزی (MAR) و افزایش کنتراست ایمپلنت (ICE) را در نرم‌افزار ارائه می‌کند. مقایسه پیکربندی‌های این خانواده در مقاله FOV در OP 3D LX و EX آمده است.

آرتیفکت حرکتی

آرتیفکت CBCT ناشی از حرکت زمانی رخ می‌دهد که جابه‌جایی بیمار در طول اسکن باعث شود خطوطی که پس‌تابش روی آن‌ها انجام می‌شود با خطوطی که تضعیف روی آن‌ها ثبت شده منطبق نباشند، زیرا الگوریتم اطلاعی از حرکت ندارد. نتیجه معمولاً کانتور دوگانه، رگه‌ها و تاری کلی است. هرچه وضوح اسمی بالاتر باشد، یعنی وکسل کوچک‌تر، احتمال آشکار شدن آرتیفکت حرکتی بیشتر است.

مطالعه Spin-Neto و همکاران روی ۳۳ معاینه CBCT بیماران ۹ تا ۲۵ ساله (میانگین ۱۴ سال) با پایش ویدیویی نشان داد که حرکت به‌تنهایی همیشه به افت کیفیت تصویر نمی‌انجامد؛ اما در مقایسه جفت‌های هم‌سان، تعداد حرکت ۳ بار یا بیشتر (p=0.039)، مدت تجمعی ۶ ثانیه یا بیشتر (p=0.024) و حرکت چندصفحه‌ای (p=0.046) با کیفیت پایین‌تر همراه بود. در این جمعیت، ۹۰ درصد معاینات به دلیل نیش نهفته فک بالا انجام شده بود.

توقف اسکن به دلیل حرکت بیمار

در دستگاه مورد مطالعه Spin-Neto، سه ثانیه نخست معاینه بدون تابش بود و ۴۵ درصد بیماران در همین مرحله شروع به حرکت کردند؛ بیش از ۸۵ درصد آنان (۱۳ از ۱۵ نفر) دست‌کم یک بار دیگر در زمان تابش نیز حرکت کردند. نویسندگان پیشنهاد کرده‌اند اگر حرکت در ثانیه‌های بدون تابش دیده شود، اپراتور اسکن را متوقف و بیمار را دوباره آموزش دهد.

این راهبرد هیچ تابش اضافه‌ای ندارد و تنها زمان بیشتری صرف می‌شود، در حالی که تکرار اسکن پس از تابش، دوز بیمار را دوچندان می‌کند. چون کودکان و نوجوانان هم بیشتر حرکت می‌کنند و هم به پرتو حساس‌ترند، این نکته در CBCT در ارتودنسی اهمیت ویژه‌ای دارد. Spin-Neto و همکاران همچنین یادآوری کرده‌اند که مطالعات پیشین آرتیفکت مشکوک به حرکت را در ۴٫۵ تا ۴۱٫۵ درصد معاینات CBCT گزارش کرده‌اند.

“Image quality was, however, significantly lower in the moving patients when movement occurred several times, had a long duration or was multiplanar.”

ترجمه: «با این حال، کیفیت تصویر در بیمارانی که حرکت کرده بودند، زمانی که حرکت چند بار رخ داده، طولانی بوده یا چندصفحه‌ای بوده، به‌طور معناداری پایین‌تر بود.»

— Spin-Neto و همکاران، Dentomaxillofacial Radiology

اثر تشخیصی آرتیفکت CBCT و راهکارهای کاهش

هر آرتیفکت CBCT می‌تواند یافته کاذب بسازد یا یافته واقعی را بپوشاند: رگه تیره کنار ایمپلنت ممکن است با تحلیل استخوان، و EEGE یا سخت‌شدگی کنار پست با شکستگی ریشه اشتباه شود. کاهش آرتیفکت سه لایه دارد: انتخاب درست پروتکل و FOV پیش از اسکن، تثبیت و آموزش بیمار در حین اسکن، و استفاده آگاهانه از الگوریتم‌های کاهش آرتیفکت پس از بازسازی.

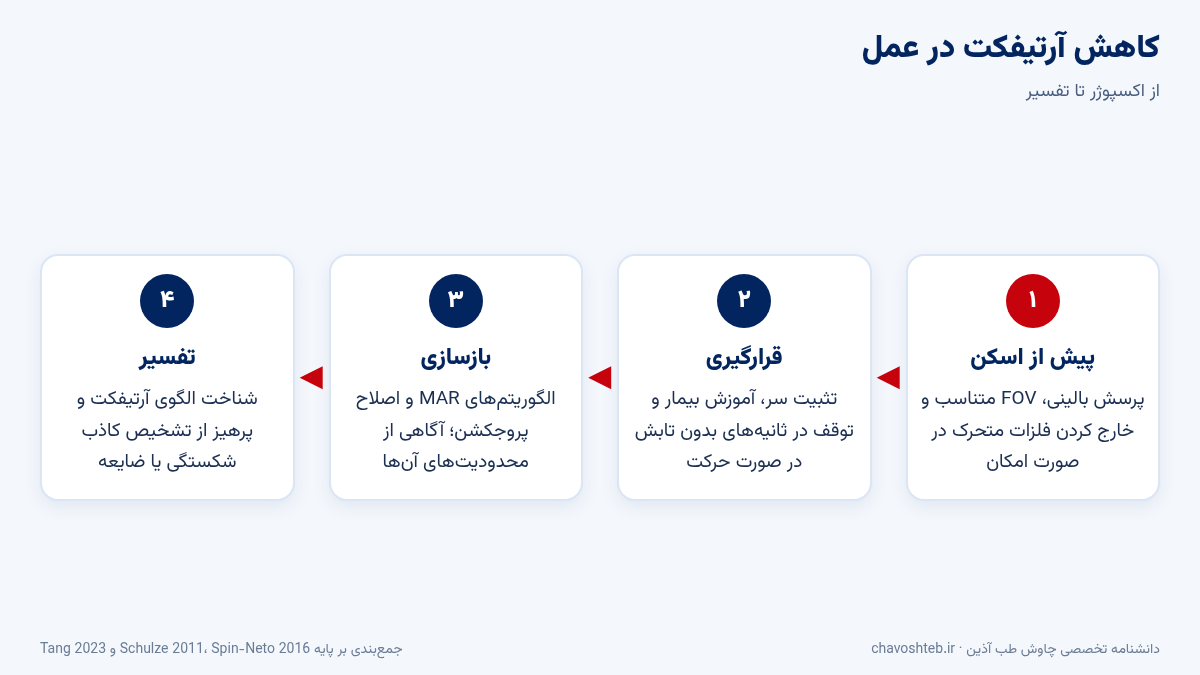

اقدامات عملی مبتنی بر شواهد برای کاهش آرتیفکت CBCT در یک بخش رادیولوژی دهان و فک عبارت‌اند از:

• توجیه و FOV: طبق ICRP 129، ناحیه مورد نظر کاملاً در FOV قرار گیرد؛ FOV کوچک‌تر حجم پراکندگی را کاهش می‌دهد و اصول آن در مقاله توجیه تصویربرداری آمده است.
• فلزات قابل جداسازی: خارج کردن پروتزهای متحرک، زیورآلات و اجسام فلزی پیش از اسکن، در صورت امکان بالینی.
• قرارگیری و تثبیت: تثبیت مناسب سر و آموزش بیمار؛ Schulze تثبیت کافی سر را برای محدود کردن حرکت توصیه می‌کند.
• پایش حرکت: توقف اسکن در صورت حرکت در مرحله بدون تابش، بر پایه یافته‌های Spin-Neto.
• کنترل کیفیت: کالیبراسیون منظم آشکارساز برای پیشگیری از آرتیفکت حلقوی، مطابق برنامه‌های تضمین کیفیت راهنمای SEDENTEXCT.
• تفسیر: مقایسه تصویر با و بدون MAR و بررسی چند صفحه در موارد مشکوک به شکستگی یا تحلیل استخوان.

راهنمای سریع زیر، نشانه‌های افتراقی آرتیفکت از یافته واقعی را در موقعیت‌های رایج بالینی خلاصه می‌کند:

جمع‌بندی بر پایه Schulze ۲۰۱۱، Spin-Neto ۲۰۱۶ و Tang ۲۰۲۳

اثر پارامترهای اکسپوژر

بله، اما رابطه پارامترها با آرتیفکت CBCT یک‌طرفه نیست. کاهش وکسل وضوح اسمی را بالا می‌برد ولی آرتیفکت حرکتی را آشکارتر می‌کند؛ کیلوولتاژ بالاتر سخت‌شدگی را تا حدی کاهش می‌دهد اما کنتراست را تغییر می‌دهد؛ و FOV بزرگ‌تر پراکندگی را بیشتر می‌کند. مرور Fontenele و همکاران روی ۸۷ دستگاه تجاری، ولتاژ ۵۰ تا ۱۲۰ کیلوولت و جریان عمدتاً ۱ تا ۱۷ میلی‌آمپر را گزارش کرد.

Fontenele و همکاران بر فردی‌سازی اکسپوژر CBCT برای بهینه‌سازی دقت تشخیصی و کاهش ریسک زیستی تأکید دارند. بنابراین انتخاب پروتکل باید هم‌زمان پرسش بالینی، احتمال وجود فلز، توان همکاری بیمار و دوز را در نظر بگیرد؛ چارچوبی که در مقاله‌های ICRP 113 و حفاظت پرتویی و دوزیمتری رادیولوژی دندان نیز به آن پرداخته شده است. برای مشاهده دستگاه‌ها و پیکربندی‌ها نیز می‌توانید به دسته دستگاه‌های CBCT مراجعه کنید.

پرسش‌های متداول

جمع‌بندی

آرتیفکت CBCT پیامد اجتناب‌ناپذیر فاصله میان مدل ریاضی بازسازی و واقعیت فیزیکی تصویربرداری است. طبقه‌بندی آرتیفکت‌ها بر اساس منشأ، یعنی فوتون و طیف، هندسه و نمونه‌برداری، آشکارساز و بیمار، به رادیولوژیست کمک می‌کند برای هر گروه راهکار پیشگیری یا افتراق مناسب انتخاب کند.

سخت‌شدگی پرتو و آرتیفکت فلزی در حضور ایمپلنت و ترمیم‌ها، و آرتیفکت حرکتی در بیماران کم‌سن، بیشترین اثر تشخیصی را دارند. الگوریتم‌های MAR و فیلترهای نرم‌افزاری کمک‌کننده‌اند، اما جایگزین انتخاب درست FOV، تثبیت بیمار، کنترل کیفیت و تفسیر آگاهانه نمی‌شوند.

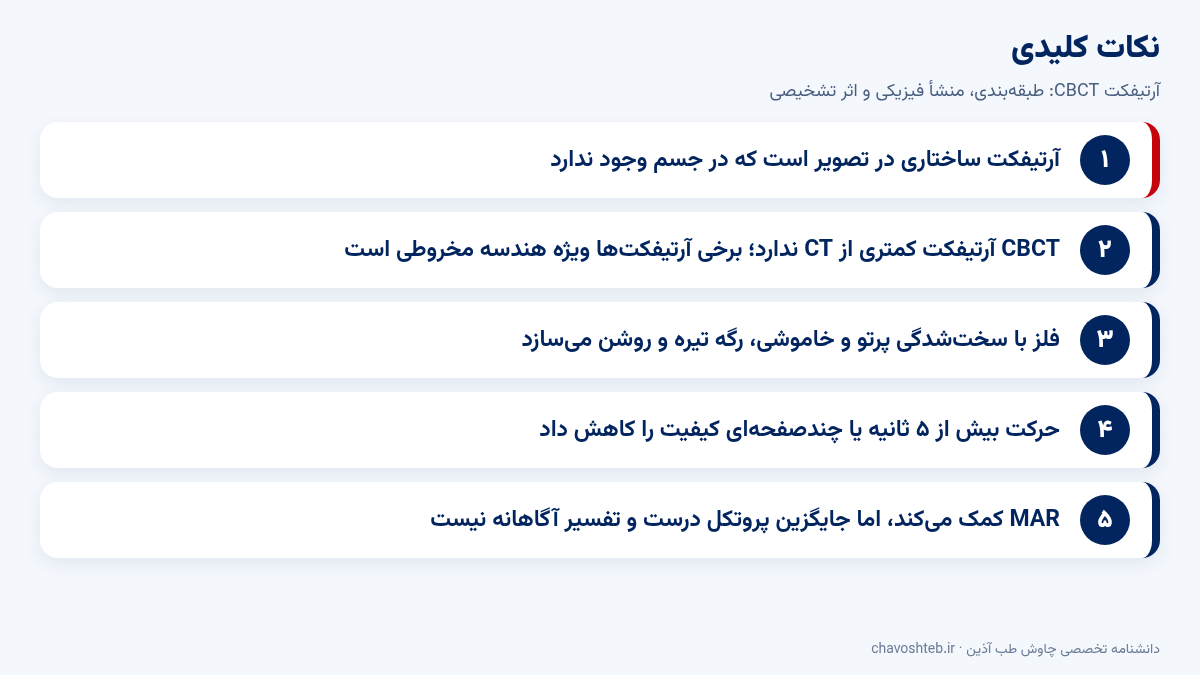

مهم‌ترین پیام‌های این مقاله را می‌توان در محورهای زیر خلاصه کرد:
